有位学弟想让我说说编译和链接的简单过程,我觉得几句话简单说的话也没什么意思,索性写篇博文稍微详细的解释一下吧。其实详细的流程在经典的《Linkers and Loaders》和《深入理解计算机系统》中均有描述,也有国产的诸如《程序员的自我修养——链接、装载与库》等大牛著作。不过,我想大家恐怕很难有足够的时间去研读这些厚如词典的书籍。正巧我大致翻阅过其中的部分章节,干脆也融入这篇文章作为补充吧。

我的环境:Fedora 16 i686 kernel-3.6.11-4 gcc 4.6.3

其实MSVC的编译器在编译过程中的流程是差不多的,只是具体调用的程序和使用的参数不同罢了。不过为了描述的流畅性,我在行文中不会涉及MSVC的具体操作,使用Windows的同学可以自行搜索相关指令和参数。但是作为Linuxer,我还是欢迎大家使用Linux系统。如果大家确实需要,我会挤时间在附言中给出MSVC中相对应的试验方法。

闲话不多说了,我们进入正题。在正式开始我们的描述前,我们先来引出几个问题:

  1. C语言代码为什么要编译后才能执行?整个过程中编译器都做了什么?
  2. C代码中经常会包含头文件,那头文件是什么?C语言库又是什么?
  3. 有人说main函数是C语言程序的入口,是这样吗?难道就不能把其它函数当入口?
  4. 不同的操作系统上编译好的程序可以直接拷贝过去运行吗?

如果上面的问题你都能回答的话,那么后文就不用再看下去了。因为本文是纯粹的面向新手,所以注定了不会写的多么详细和深刻。如果你不知道或者不是很清楚,那么我们就一起继续研究吧。

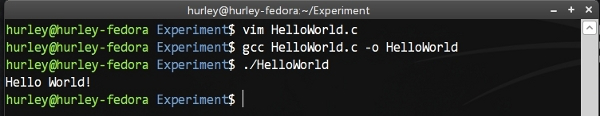

我们就以最经典的HelloWorld程序为例开始吧。我们先使用vim等文本编辑器写好代码,接着在终端执行命令 gcc HelloWorld.c -o HelloWorld 输出了可执行文件HelloWorld,最后我们在终端执行 ./HelloWorld,顺利地显示了输出结果。

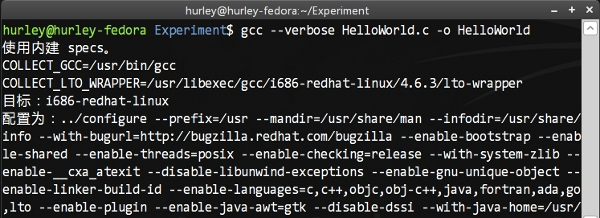

可是,简单的命令背后经过了什么样的处理过程呢?gcc真的就“直接”生成了最后的可执行文件了吗?当然不是,我们在gcc编译命令行加上参数 –verbose要求gcc输出完整的处理过程(命令行加上 -v 也行),我们看到了一段较长的过程输出。

输出结果我们就不完整截图了,大家有兴趣可以自己试验然后试着分析整个流程。

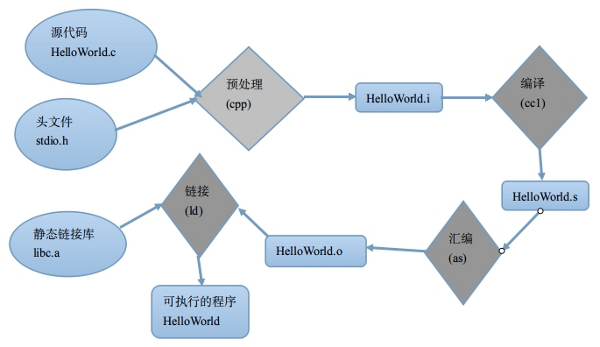

一图胜千言,我们先上一张图吧。这是gcc编译过程的分解图,我在网上找不到满意的,就自己画了一张简单的,大家将就着看吧。

从图中我们大致可以看出gcc处理HelloWorld.c的大致过程:

预处理(Prepressing)—>编译(Compilation)—>汇编(Assembly)—>链接(Linking)

括号中我注明了各个过程中实际执行任务的程序名称:预处理器cpp、编译器cc1、汇编器as以及最后的链接器ld。

我们一步一步来看,首先是预处理,我们看看预处理阶段对代码进行了哪些处理。

我们在终端输入指令 gcc -E HelloWorld.c -o HelloWorld.i,然后我们打开输出文件。

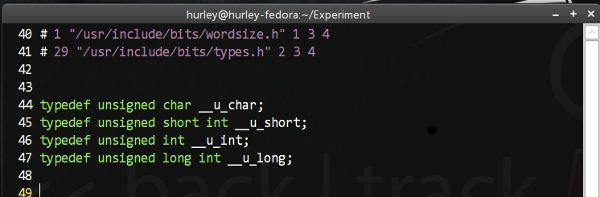

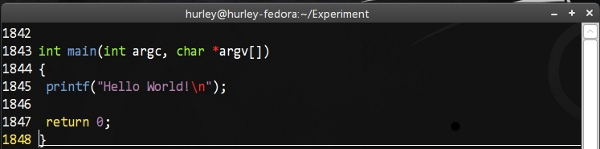

首先是大段大段的变量和函数的声明,汗..我们的代码哪里去了?我们在vim的普通模式中按下shift+g(大写G)来到最后,终于在几千行以后看到了我们可怜兮兮的几行代码。

前面几千行是什么呢?其实它就是 /usr/include/stdio.h 文件的所有内容,预处理器把所有的#include替换为实际文件的内容了。这个过程是递归进行的,所以stdio.h里面的#include也被实际内容所替换了。

而且我在HelloWorld.c里面的所有注释被预处理器全部删除了。就连printf语句前的Tab缩进也被替换为一个空格了,显得代码都不美观了。

时间关系,我们就不一一试验处理的内容了,我直接给出预处理器处理的大致范围吧。

  • 展开所有的宏定义并删除 #define
  • 处理所有的条件编译指令,例如 #if #else #endif #ifndef …
  • 把所有的 #include 替换为头文件实际内容,递归进行
  • 把所有的注释 // 和 /* */ 替换为空格
  • 添加行号和文件名标识以供编译器使用
  • 保留所有的 #pragma 指令,因为编译器要使用
    ……

基本上就是这些了。在这里我顺便插播一个小技巧,在代码中有时候宏定义比较复杂的时候我们很难判断其处理后的结构是否正确。这个时候我们呢就可以使用gcc的-E参数输出处理结果来判断了。

前文中我们提到了头文件中放置的是变量定义和函数声明等等内容。这些到底是什么东西呢?其实在比较早的时候调用函数并不需要声明,后来因为“笔误”之类的错误实在太多,造成了链接期间的错误过多,所有编译器开始要求对所有使用的变量或者函数给出声明,以支持编译器进行参数检查和类型匹配。头文件包含的基本上就是这些东西和一些预先的宏定义来方便程序员编程。其实对于我们的HelloWorld.c程序来说不需要这个庞大的头文件,只需要在main函数前声明printf函数,不需要#include<stdio.h>即可通过编译。

声明如下:

1
int printf(const char *format, ...);

这个大家就自行测试吧。另外再补充一点,gcc其实并不要求函数一定要在被调用之前定义或者声明(MSVC不允许),因为gcc在处理到某个未知类型的函数时,会为其创建一个隐式声明,并假设该函数返回值类型为int。但gcc此时无法检查传递给该函数的实参类型和个数是否正确,不利于编译器为我们排除错误(而且如果该函数的返回值不是int的话也会出错)。所以还是建议大家在函数调用前,先对其定义或声明。

预处理部分说完了,我们接着看编译和汇编。那么什么是编译?一句话描述:编译就是把预处理之后的文件进行一系列词法分析、语法分析、语义分析以及优化后生成的相应汇编代码文件。这一部分我们不能展开说了,一来我没有系统学习过编译原理的内容不敢信口开河,二来这部分要是展开去说需要很厚很厚的一本书了,细节大家就自己学习《编译原理》吧,相关的资料自然就是经典的龙书、虎书和鲸书了。

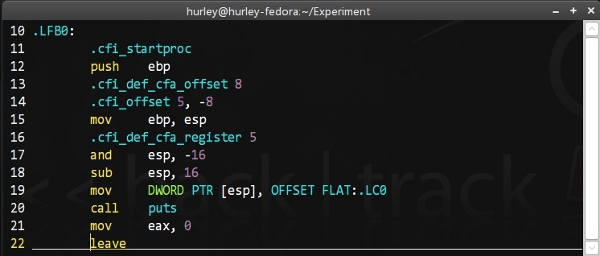

gcc怎么查看编译后的汇编代码呢?命令是 gcc -S HelloWorld.c -o HelloWorld.s,这样输出了汇编代码文件HelloWorld.s,其实输出的文件名可以随意,我是习惯使然。顺便说一句,这里生成的汇编是AT&T风格的汇编代码,如果大家更熟悉Intel风格,可以在命令行加上参数 -masm=intel ,这样gcc就会生成Intel风格的汇编代码了(如图,这个好多人不知道哦)。不过gcc的内联汇编只支持AT&T风格,大家还是找找资料学学AT&T风格吧。

再下来是汇编步骤,我们继续用一句话来描述:汇编就是将编译后的汇编代码翻译为机器码,几乎每一条汇编指令对应一句机器码。

这里其实也没有什么好说的了,命令行 gcc -c HelloWorld.c 可以让编译器只进行到生成目标文件这一步,这样我们就能在目录下看到HelloWorld.o文件了。

Linux下的可执行文件以及目标文件的格式叫作ELF(Executable Linkable Format)。其实Windows下的PE(Portable Executable)也好,ELF也罢,都是COFF(Common file format)格式的一种变种,甚至Windows下的目标文件就是以COFF格式去存储的。不同的操作系统之间的可执行文件的格式通常是不一样的,所以造成了编译好的HelloWorld没有办法直接复制执行,而需要在相关平台上重新编译。当然了,不能运行的原因自然不是这一点点,不同的操作系统接口(windows API和Linux的System Call)以及相关的类库不同也是原因之一。

由于本文的读者定位,我们不能详细展开说了,有相关需求的同学可以去看《Windows PE权威指南》和《程序员的自我修养》去详细了解。

我们接下来看最后的链接过程。这一步是将汇编产生的目标文件和所使用的库函数的目标文件链接生成一个可执行文件的过程。我想在这里稍微的扩展一下篇幅,稍微详细的说一说链接,一来这里造成的错误通常难以理解和处理,二来使用第三方库在开发中越来越常见了,想着大家可能更需要稍微了解一些细节了。

我们先介绍gnu binutils工具包,这是一整套的二进制分析处理工具包。详细介绍请大家参考喂鸡百科:http://zh.wikipedia.org/wiki/GNU_Binutils

我的fedora已经自带了这套工具包,如果你的发行版没有,请自行搜索安装方法。

这套工具包含了足够多的工具,我们甚至可以用来研究ELF文件的格式等内容。不过本文只是抛砖引玉,更多的使用方法和技巧还是需要大家自己去学习和研究。

由于时间关系,上篇到此就告一段落了,我们的问题2和3还没有给出完整的答案,而且链接还没有详细去解释和说明。这些内容我们将在下篇中解决,当然,大家也可以先行研究,到时候我们相互学习补充。

另外,上文部分内容因为考虑到读者基础,所以行文力求简明易懂,部分描述并不严密且有部分刻意的简化和保留。
